KL系列表面冷却器

点击次数：98 更新时间：2021-04-23

表面根数 (根)	全高 B_1 (mm)	有效高度B _(mm)	水管通水断面 f_d(mm²)		项目	排数	全长(mm)							螺钉孔间距数 (M)
			水管通水断面 f_d(mm²)				610	810	1010	1210	1410	1610	1810
			二排	四排			有效长 A (mm)
			二排	四排			400	600	800	1000	1200	1400	1600
6	361	299	0.000942	0.001884	散热面积F(m²) 迎风面积 f_y(m²)	2 4	3.69 7.38	5.54 11.18	7.39 14.78	9.24 18.48	11.09 22.18	12.92 25.54	14.79 29.48	3
6	361	299	0.000942	0.001884	散热面积F(m²) 迎风面积 f_y(m²)	2、4	0.12	0.181	0.241	0.301	0.361	0.422	0.482	3
8	453	391	0.001256	0.002512	F(m²)	2 4	4.94 9.88	7.40 14.80	9.87 19.74	12.32 24.64	14.80 29.60	17.28 34.56	19.75 39.50	4
8	453	391	0.001256	0.002512	f_y(m²)	2、4	0.157	0.236	0.314	0.393	0.472	0.550	0.629	4
10	545	483	0.00157	0.00314	F(m²)	2 4	6.16 12.32	9.25 18.50	12.31 24.62	15.40 30.80	18.45 36.98	21.58 43.16	24.62 49.24	5
10	545	483	0.00157	0.00314	f_y(m²)	2、4	0.194	0.29~	0.388	0.485	0.582	0.679	0.776	5
12	637	575	0.001884	0.003768	F(m²)	2 4	7.38 14.76	11.16 22.38	14.78 29.56	18.48 36.98	22.18 44.36	25.85 51.70	29.55 59.10	6
12	637	575	0.001884	0.003768	f_y(m²)	2、4	0.230	0.346	0.461	0.577	0.693	0.807	0.924	6
14	729	667	0.002198	0.004396	F(m²)	2 4	8.62 17.24	12.92 25.84	17.22 34.44	21.56 43.12	25.85 51.70	30.18 60.38	34.41 56.88	7
14	729	667	0.002198	0.004396	f_y(m²)	2、4	0.268	0.402	0.536	0.669	0,802	0.938	1.071	7
16	821	759	0.002512	0.005624	F(m²)	2 4	9.86 19.71	14.80 29.60	19.71 39.42	24.54 49.28	29.60 59.29	34.55 69.10	39.42 78.84	8
16	821	759	0.002512	0.005624	f_y(m²)	2、4	0.304	0.457	0.609	0.761	0.951	1.064	1218	8
18	913	851	0.002826	0.005652	F(m²)	2 4	11.10 22.20	16.63 33.26	22.20 44.40	27.72 55.44	33.25 66.50	38.80 77.50	44.40 56.80	9
18	913	851	0.002826	0.005652	f_y(m²)	2、4	0.344	0.512	0.683	0.853	1.024	1.190	1.365	9
20	1005	943	0.00314	0.00628	F(m²)	2 4	12.30 24.60	18.50 37.00	24.60 49.20	30.80 61.60	37.00 74.00	43.10 86.20	49.30 98.50	10
20	1005	943	0.00314	0.00628	f_y(m²)	2、4	0.378	0.567	0.756	0.945	1.130	1.320	1.510	10

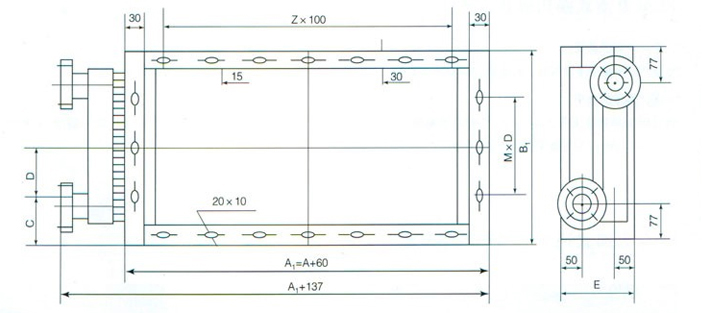

宽度 E(MM)						二排：170；四排：220 D=92mm C=41.5
进出水管法兰盘内径Φ(mm)						二排：Φ61；四排：Φ77
